*本文代码块中的省略号 ...... 目的为减少无用信息

内网的虚拟机都是LVM分区，扩容很方便，将虚拟机的磁盘调大，接着在虚拟机中将增加后的磁盘空间建立新的分区，最后将新分区合并至VG中就行，所有操作都是可以在线进行的，没有任何离线步骤。

基本概念：

  • 物理卷：PV，physical volume，将物理分区(如/dev/sda1)转换之后，具备LVM相关管理参数的存储逻辑块
  • 物理单元：PE，physical extent，初始化后的PV的基本单元，PV的存储块
  • 卷组：VG，volume group，可以理解为将物理卷合并在一起的一个大分区
  • 逻辑卷：LV，logical extent，从VG中划分的逻辑分区，如root/swap等分区
  • LVM更多释义：LVM 百度百科

一、增加虚拟机磁盘并创建分区

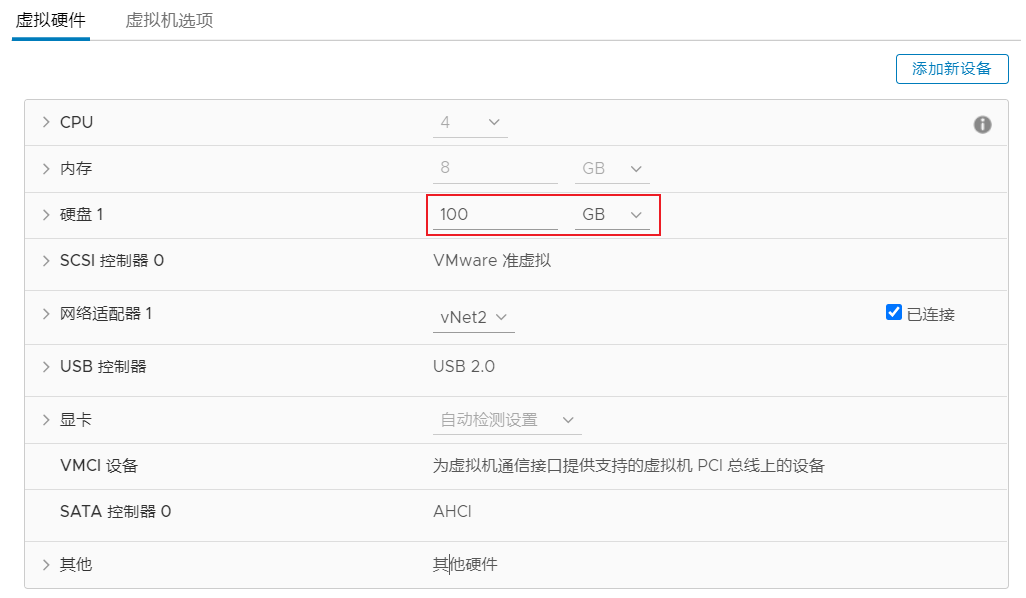

  1. 首先当然是在ESXi（我是vSphere）中修改对应虚拟机的磁盘空间啦：
    image-20210825200149158

  2. 修改磁盘大小后，此时虚拟机中只是新增了未分配的空闲磁盘空间，所以需要将其创建分区，合并到VG中。

    #系统中当前的PV
[root@centos7 ~]# lsblk
NAME           MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda              8:0    0  100G  0 disk
├─sda1           8:1    0    1G  0 part /boot
└─sda2           8:2    0   49G  0 part
  ├─vg001-root 253:0    0 45.1G  0 lvm  /
  └─vg001-swap 253:1    0  3.9G  0 lvm  [SWAP]

    将空闲空间创建新分区：
    （为描述清楚，我将原始打印贴出，#注释为操作步骤与说明）

    #使用fdisk命令，设备为以上lsblk列出的/dev/sda
[root@centos7 ~]# fdisk /dev/sda

#输入n 新建分区，其他情况请输入m查看帮助
Command (m for help): n

Partition type:
   p   primary (2 primary, 0 extended, 2 free)
   e   extended
#输入p 选择主分区
Select (default p): p

#输入分区号，回车默认就行
Partition number (3,4, default 3):

#输入起始扇区号，回车默认就行
First sector (104857600-209715199, default 104857600):
Using default value 104857600

#输入结束扇区号，回车默认就行
Last sector, +sectors or +size{K,M,G} (104857600-209715199, default 209715199):
Using default value 209715199
Partition 3 of type Linux and of size 50 GiB is set

#输入t 修改分区类型
Command (m for help): t

#选择分区号，同上分区号，回车默认就行
Partition number (1-3, default 3):

#输入8e，修改分区为LVM类型（8e就是Linux LVM的hex代码，可以输入L列出所有代码进行了解）
Hex code (type L to list all codes): 8e
Changed type of partition 'Linux' to 'Linux LVM'

#输入w 写入分区表
Command (m for help): w
The partition table has been altered!
......
the next reboot or after you run partprobe(8) or kpartx(8)
Syncing disks.

###命令顺序依次为：
fdisk /dev/sda
n （新建分区）
p （选择分区类型为主分区）
3 （分区编号）
回车 （起始扇区号，默认）
回车 （结束扇区号，默认）
t （修改分区类型）
3 （要修改的分区号）
8e （修改为LVM，8e为Hex代码）
w （写入分区表）

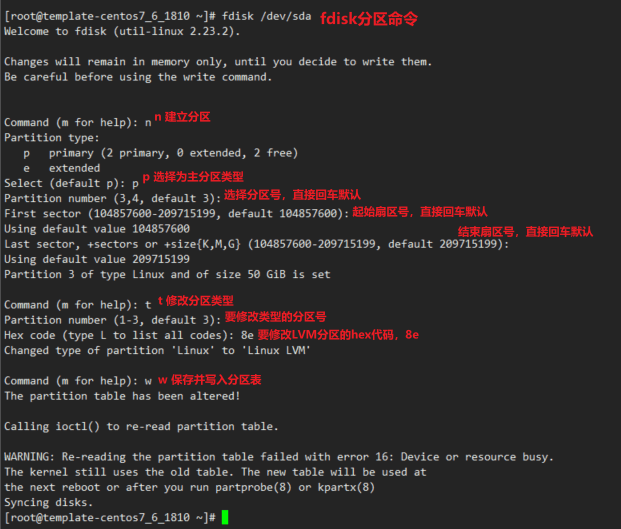

    截图：

    image-20210825204858687

  3. 保存分区表后可见，系统提示仍在使用分区表，重启系统或者执行partprobe进行磁盘同步

    [root@centos7 ~]# partprobe
[root@centos7 ~]# lsblk
NAME           MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda              8:0    0  100G  0 disk
├─sda1           8:1    0    1G  0 part /boot
├─sda2           8:2    0   49G  0 part
│ ├─vg001-root 253:0    0 45.1G  0 lvm  /
│ └─vg001-swap 253:1    0  3.9G  0 lvm  [SWAP]
└─sda3           8:3    0   50G  0 part

  4. sda3就是新建的分区，需要将其格式化
    xfs文件系统mkfs.xfs /dev/sda3

    ext4文件系统mkfs.ext4 /dev/sda3

    (CentOS7默认文件系统为xfs，若不确定可以使用命令df -hT查看)

    [root@centos7 ~]# mkfs.xfs /dev/sda3
meta-data=/dev/sda3              isize=512    agcount=4, agsize=3276800 blks
         =                       sectsz=512   attr=2, projid32bit=1
......

二、将创建好的新分区添加到已有的VG中，将该VG扩容

  1. 进入LVM控制台：

    [root@centos7 ~]# lvm
lvm>

  2. 初始化分区，即将物理分区初始化为LVM物理卷。转化后的PV，可以创建VG，也可以将其合并至现有VG中。

    lvm> pvcreate /dev/sda3
WARNING: xfs signature detected on /dev/sda3 at offset 0. Wipe it? [y/n]: y
  Wiping xfs signature on /dev/sda3.
  Physical volume "/dev/sda3" successfully created.

  3. 查看VG名

    lvm> vgdisplay
  --- Volume group ---
  VG Name               vg001

  4. 将初始化好的/dev/sda3 PV加入到以上VG

    lvm> vgextend vg001 /dev/sda3
  Volume group "vg001" successfully extended

  5. 重新查看VG信息，将Free PE（即新增的PV，请看开头基本概念）分配给LV

    #确定VG信息，关键信息为Free  PE  12800
lvm> vgdisplay
  --- Volume group ---
  VG Name               vg001
  ......
  VG Size               98.99 GiB
  PE Size               4.00 MiB
  Total PE              25342
  Alloc PE / Size       12542 / 48.99 GiB
  #需要关注的信息：
  Free  PE / Size       12800 / 50.00 GiB
    #确定LV信息，关键信息为LV Path，即要扩容的LV，如root分区为/dev/vg001/root
lvm> lvdisplay
  --- Logical volume ---
  LV Path                /dev/vg001/swap
  LV Name                swap
  VG Name                vg001
  ......
  LV Status              available
  LV Size                <3.88 GiB
  ......

  --- Logical volume ---
  LV Path                /dev/vg001/root
  LV Name                root
  VG Name                vg001
  ......
  LV Status              available
  LV Size                <45.12 GiB
  ......

  6. 扩容对应的LV，即将Free PE分配给该LV

    lvm> lvextend -l +12800 /dev/vg001/root
  Size of logical volume vg001/root changed from <45.12 GiB (11550 extents) to <95.12 GiB (24350 extents).
  Logical volume vg001/root successfully resized.

    再次vgdisplay，可见对应的LV已经扩容

    lvm> lvdisplay
 --- Logical volume ---
  LV Path                /dev/vg001/root
  LV Name                root
  VG Name                vg001
  ......
  LV Size                <95.12 GiB

#退出lvm控制台
lvm> quit

三、扩容文件系统

  1. 之前的操作只是将LV（/root）分区扩容，仍需将文件系统扩容，否则不能使用扩容后的空间

    #XFS使用 xfs_growfs
#EXT4使用 resize2fs
[root@centos7 ~]# xfs_growfs /dev/vg001/root
meta-data=/dev/mapper/vg001-root isize=512    agcount=4, agsize=2956800 blks
......
data blocks changed from 11827200 to 24934400

  2. 查看分区大小，可见已扩容成功

    [root@template-centos7_6_1810 ~]# df -lh
Filesystem              Size  Used Avail Use% Mounted on
/dev/mapper/vg001-root   96G  3.3G   92G   4% /
/dev/sda1              1014M  149M  866M  15% /boot

-EOF-
